   結構式焊接裝配平臺、主要用于檢驗，測量，鉚焊，焊接，劃線，裝配，組裝，動力機械試驗等。 其材質為HT200-300；硬度為HB170-240，精度：0-3級；執行標準：JB/T7974-1999。精度：按標準計量檢定規程JJG117-91執行，分為2級、3級、精刨三種。產品尺寸：4000mm*8000mm以下各種規格，大于此規格可以拼接使用!
   結構式焊接裝配平臺、用于工件焊接的的平面基準量具，和鉚焊平板不同，上面沒有孔，工作面為平面或帶T型槽。_高強度灰口鑄鐵HT200-250，工作面硬度為HB170-240，鑄件經過兩次人工退火600℃-700℃或自然時效2-3年，_去除內應力，精度穩定，耐磨性能好。產品制成加強筋板式，設計結構合理。工作面不得有嚴重影響外觀和使用性能的砂孔、氣孔、裂紋、夾渣、縮松、劃痕、碰傷、銹點等缺陷。鑄造表面應_型砂且平整，涂漆牢固。精度登記為0級-3級的平板工作面上，直徑小于15mm的砂孔允許用相同材料堵塞，其硬度應小于周圍材料的硬度。工作面堵塞的砂孔應不多于4個，且砂孔之間的間距應不小于80mm。
   焊接裝配平臺平板應采用_細密的灰口鑄鐵或合金等材料制造，其工作面硬度應為170-220HB。工作面通常應采用刮削工藝。對采用刮削加工的3級平板工作面，其表面粗糙度Ra的允許值為5um。工作面的平面度公差見表2的規定。采用刮削工藝應進行涂色對研檢驗。對研后顯示的接觸點面積的比率見表3的規定：或者按25mm×25mm正方形面積的接觸點數見表3的規定，且任意25mm×25mm中的接觸點數之間應不大于5點。
   結構式焊接裝配平臺、焊接裝配平臺、焊接裝配平板安裝調試方法：
1.將平臺平放于地面，手感調整四角穩定性，微調活動地腳，直到穩定。
2.將平板放置在支架上，調整其支點位置，盡量接近中心對稱。
3.初調各支腳，使各支點均勻受力。
4.用水平測量儀器（水平尺或電子水平儀）檢測平板水平狀況、微調相關支點，直到符合水平位置。
5.初調合格后，靜置12小時后，進行復制，如不合格需進行再次調整，如合格方可使用。
6.使用后根據實際實地環境周期性檢測維護。
   結構式焊接裝配平臺、焊接裝配平臺、焊接裝配平板生產企業河北精工機床制造有限公司  咨詢電話：0317-4580234郭

                   結構式焊接裝配平臺、焊接裝配平臺、焊接裝配平板規格、型號、尺寸表

規格	精度等級					規格	精度等級
	0級	1級	2級	3級	精刨		0級	1級	2級	3級	精刨
100×100	4	8	26			2500×2500			72	180	270
200×100	5	10	20			3000×1000				168	248
200×200	5	10	20			3000×1500				174	154
300×200	6	12	24			3000×2000				184	275
300×300	6	12	24			3000×2500				186	276
400×300	6	12	24			3000×3000				210	300
400×400	6	12	24			4000×1000				210	300
500×300	6	12	24			4000×1500				210	300
500×500	7	14	28			4000×2000				219	310
600×400	7	14	28			4000×2500				228	340
600×500	7	14	28			4000×3000				240	360
800×500	8	16	32	80		5000×1500				249	370
800×600	8	16	32	80		5000×2000				255	375
900×600	8	16	32	80		5000×2500				264	390
1000×750	9	18	36	90		5000×3000				287	420
1000×1000	10	20	39	96		6000×1500				287	420
1200×1000		20	39	96		6000×2000				293	430
1500×1000		24	48	120		6000×2500				300	450
1500×1500		25	50	125		6000×3000				308	460
2000×1000		26	52	129		8000×1500				366	500
2000×1500			56	140		8000×2000				370	520
2000×2000			60	152	230	8000×2500				375	530
2500×1500			64	152	230	8000×3000				382	570
2500×2000			68	168	248

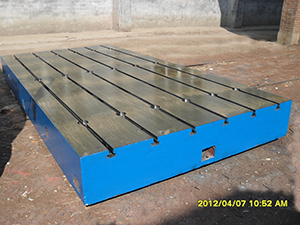

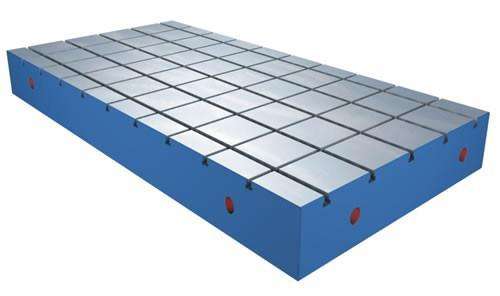

   焊接裝配平臺圖片
