斜鐵/斜墊鐵知識大全
發布時間：2018/11/17 18:02:39
斜鐵/斜墊鐵知識大全
斜鐵/斜墊鐵又稱斜鐵墊塊、楔形斜鐵、調平墊鐵、勾頭成對斜鐵、鋼制斜鐵、Q235斜鐵等，主要用于機械設備安裝時對機械設備的水平及平行的調整，是機械設備安裝必需的輔助產品，斜墊鐵一般沒有具體規格，一般是按設備重量設計圖紙，定做加工。
材質
斜鐵/斜墊鐵材質上分為鑄鐵、鋼制、防爆三種
精度
普通精度▽12.5（鋸切），中級精度▽6.3（銑削），高精度▽3.2（銑削磨削），精密精度▽0.8（銑削精磨）
斜鐵斜度
斜墊鐵的斜度宜為1 / 10～1 / 20；對振動較大或精密設備的墊鐵斜度可為1 / 4
安裝使用
墊鐵一般應在靠近地腳螺栓的兩側安放，稱標準墊法。根據設備底座的大小、構造型式和地腳螺栓間距的不同，還有不同的墊法。例如：當設備底座小地腳螺栓間距較近時，可采用在兩根地腳螺栓之間只安放一組墊鐵的十字墊法；當?shù)啬_螺栓間距較遠時，除采用標準墊法外，還需采用在中間增加一組墊鐵的輔助墊法；對大型設備可根據底座形狀和地腳螺栓間距的大小，采用包括標準墊法、十字墊法和輔助墊法的混合墊法。
斜墊鐵有單塊斜墊鐵和成對斜墊鐵兩種，單塊斜墊鐵大多不承受主要負荷，其下面應有平墊鐵；成對斜墊鐵用于承受主要負荷，在配合座漿法施工中普遍使用。平墊鐵一般為矩形，但因設備安裝部位或設備構造的需要，有時也采用開口墊鐵或L形墊鐵。帶勾頭的成對斜墊鐵一般用于無需地腳螺栓而直接安裝在地坪上的設備。螺栓調整墊鐵，也屬于成對斜墊鐵的范疇，它是通過擰動調整螺栓使兩塊斜鐵相對移動而改變?cè)O(shè)備高度，可提高安裝工作效率，適用于機床等設備的安裝。
在設備底座和基礎表面間設置墊鐵的作用是：（1）調整設備的標高和水平度；（2）矯正設備底座的微量變形；（3）將設備的負荷（包括設備重量、地腳螺栓拉緊力和其他附加力等）傳遞給基礎；（4）使設備底座與基礎面間保留_的距離，以確保二次灌漿層能充滿設備底座底面與基礎表面之間的空隙；（5）設備不作二次灌漿時，墊鐵對設備的振動有阻尼作用。
常用規格
|
斜鐵規格L×A×B×C單位mm，L為長度，A為寬度，B為大頭厚度，C為小頭厚度 |
|||
|
100*50*12*3 |
150*80*20*3 |
200*120*20*3 |
300*100*20*8 |
|
100*50*15*3 |
160*80*20*3 |
200*120*20*5 |
300*100*30*8 |
|
100*50*20*3 |
160*80*20*5 |
200*100*20*8 |
300*150*20*8 |
|
120*60*15*3 |
180*90*20*3 |
240*120*20*5 |
300*150*30*8 |
|
120*60*20*3 |
180*90*20*5 |
240*120*20*8 |
300*150*40*18 |
|
140*70*15*3 |
200*100*20*3 |
240*120*30*8 |
|
|
140*70*20*3 |
200*100*20*5 |
280*140*20*8 |
|
|
150*80*15*3 |
200*100*20*8 |
280*140*30*8 |
|

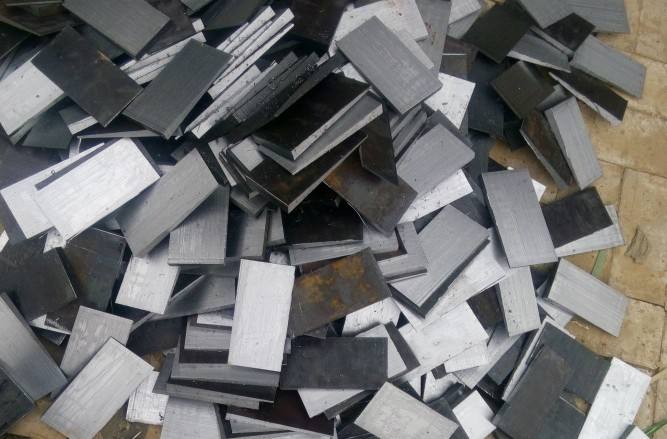

實物圖片
