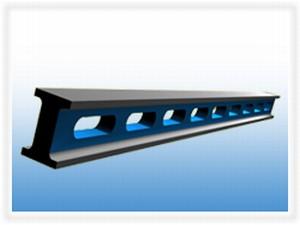

平行平尺

平行平尺又稱平尺，工字尺，平行規，雙面平尺。材質上分為鑄鐵平尺、巖石平尺、鎂鋁平尺。鑄鐵平行平尺的生產標準為GB6318-1986和JB/T7977-1999；巖石平尺和鋼平尺的生產標準為GB6319-1986和JB/T7978-1999。

產地：河北省>泊頭市

供應商：河北精工機床制造有限公司

562119475

電話：13932735398 座機：0317-4580234

平行平尺詳細內容

產品技術參數：

平行平尺又稱平尺，工字尺，平行規，雙面平尺。材質上分為鑄鐵平尺、巖石平尺、鎂鋁平尺。

鑄鐵平行平尺的生產標準為GB6318-1986和JB/T7977-1999；巖石平尺和鋼平尺的生產標準為GB6319-1986和JB/T7978-1999。

1、鑄鐵平行平尺材質為HT200-250，此種材質的鑄鐵平行平尺在工業生產中得到廣泛應用。工作面采用刮研或精密磨削工藝，用于機床檢驗中檢驗不平度和不直度兩個工作面是配合塊規，千分尺，水平儀等儀器檢驗，不同高度，兩導軌的平行和不連接導軌的水平，并可以配合直角尺，檢驗只用直角尺無法檢驗的兩機件的垂直度的量具，還適用于設備安裝和檢查，使用溫度（20±5）℃。

2、巖石平尺、花崗石平尺、大理石平尺的材質為濟南青，大理石平尺為黑色光澤，結構精密，質地均勻，穩定性好，強度大，硬度高。是用_的石質材料制成的精密基準測量工具，對儀器儀表、精密工具、機械制件的檢驗，都是理想的基準面，特別是用于高精度的測量方面。

3、鎂鋁平尺是采用鎂鋁合金制造的用于檢修、測量的工具。一般鋼材材質的曲服點是30kg/mm2，一般鑄鐵件的曲服點38kg/mm2，鎂鋁平尺的曲服點達到110kg/mm2，抗彎曲指標遠遠_出了其它材質。這是因?yàn)殒V鋁合金是新型的合金材料，鎂鋁合金中鎂、鋁的含量各約為50%。

鑄鐵平行平尺精度表：

規格mm	工作面直線度或平面度			工作面間平行度			側面對工作面垂直度
	精度等級um
	0	1	2	0	1	2	0	1	2
500×35	3	6	12	4.5	9	18	15	30	60
750×40	4	8	15	6	12	25	20	40	80
1000×50	5	10	20	7.5	15	30	25	50	100
1500×70	7.4	15	30	10	20	40	37	75	150
2000×90	9	18	36	13.5	27	54	45	90	180
2500×90	11	22	44	16	32	65	55	110	220
3000×100	13	26	52	19.5	39	78	65	130	260
3500×100	15	30	60	22	45	90	75	150	300
4000×100	17	34	68	25	50	100	85	170	340
5000×110	21	42	84	30	60	120	105	210	420

巖石平尺、大理石平尺、花崗石平尺精度表：

規格	工作面直線度或平面度		工作面間平行度
	精度等級
	00級	0級	00級	0級
500×100×40	1.6	2.6	2.4	3.9
750×100×40	2.1	3.5	3.2	5.3
1000×120×40	3.0	5.0	4.5	7.5
1500×150×60	4.4	7.4	6.6	11.1
2000×200×80	5.4	10.0	8.1	13.5
3000×200×80	8	16	12	24

鎂鋁平尺規格、精度表：

格 mm	長	500	1000	1500	2000	2500	3000	3500	4000	5000	5000	6000	6000
	高	60	60	60	100	100	100	100	150	150	175	150	175
	工作面寬	30	30	30	40	40	40	40	80	80	80	80	80
	筋厚	6	6	6	8	8	8	8	10	10	10	10	10
	圓角	4	4	4	6	6	6	6	8	8	10	8	10
精度等級		0	0	1	1	2	2	2	2	3	2	3	2
直線度		0.003	0.005	0.015	0.018	0.056	0.056	0.064	0.064	0.16	0.08	0.20	0.10
平行度		0.004	0.008	0.022	0.027	0.084	0.084	0.13	0.13	0.24	0.12	0.30	0.15
重量		0.8	1.5	2.3	6	10	10	28	28	35	40	42	50
